阻然及杭低溫塑料材質執行器外殼設計，執行器和閥體的一體化設計，極大地減小了外形體積，為在儀器儀表及小型設備上的使用提供了方便。

產品規格	1-1/4" / 1 1/2'' /2'' （可選）
最大工作壓力	1.5MPa
流通介質	水、空氣
額定電壓	DC12V/DC24V/AC110V-230V/AC/DC9-35V
靜態電流	≤80MA
開關的時間	≤5S
壽命	50000次
閥體材料	黃銅、黃銅鍍鎳、304、316（可選）
執行器材料	工程塑料
環境溫度	-15℃～50℃
液體溫度	2℃～90℃
手動方式	不帶手動
線路控制方式	CR2 01/ CR202/CR3 03 /CR4 01 /CR501/CR703(可選)
閥球	304、316（可選）
墊座	PTFE
密封件	EPDM
閥開關指示窗	帶

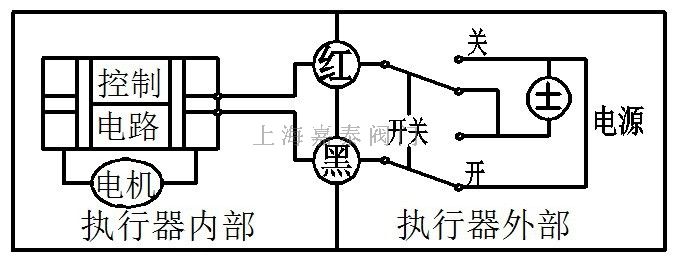

CR2-01（2 線控制）



1. 紅線接通正極，黑線接通負極，閥門關閉，到位后執行器內部自動斷電。

2. 黑線接通正極，紅線接通負極，閥門打開，到位后執行器內部自動斷電。

² 電壓選配：DC5V/DC12V/DC24V

² 不得超過電壓工作

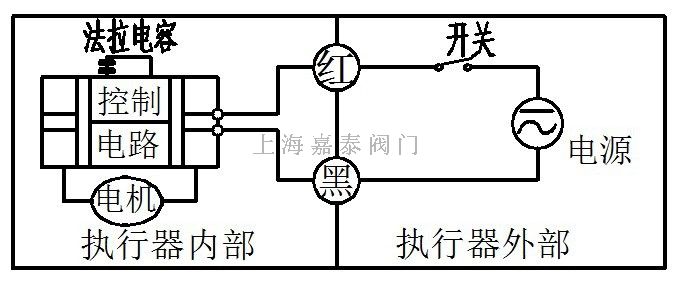

CR2-02 (2 線控制-斷電復位）



1、紅線接正極，黑線接負極。



2、當開關閉合，閥門打開，到位后執行器內部自動斷電。



3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。



² 電壓選配：AC/DC9-35V



² 不得超過電壓工作

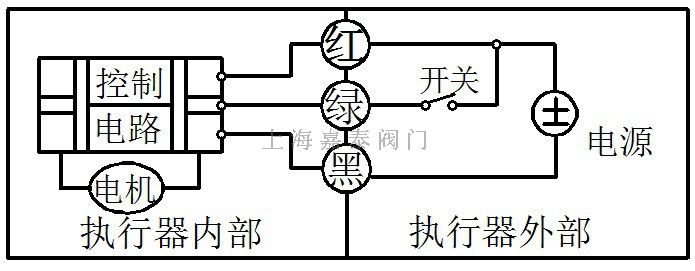

CR3-03（3 線控制）

1、紅線、綠線接正極，與黑線接負極。



2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。



3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電。



² 電壓選配：DC12V，DC24V。



² 不得超過電壓工作

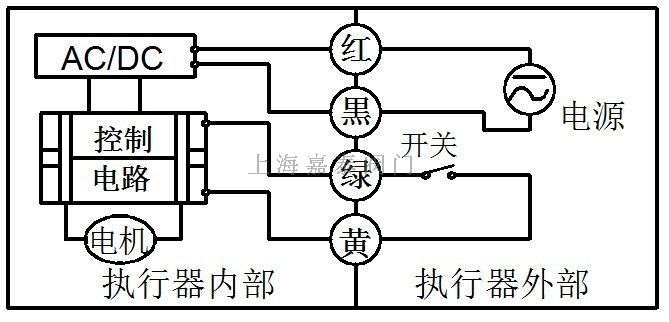

CR4-01（4線控制，帶反饋信號）

1、紅線、黑線接負極, 白線，黃線接開關。



2、當開關閉合，閥門打開，到位后執行器內部自動斷電。



3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。



² 電壓選配：AC/DC110V-230V



² 不得超過電壓工作

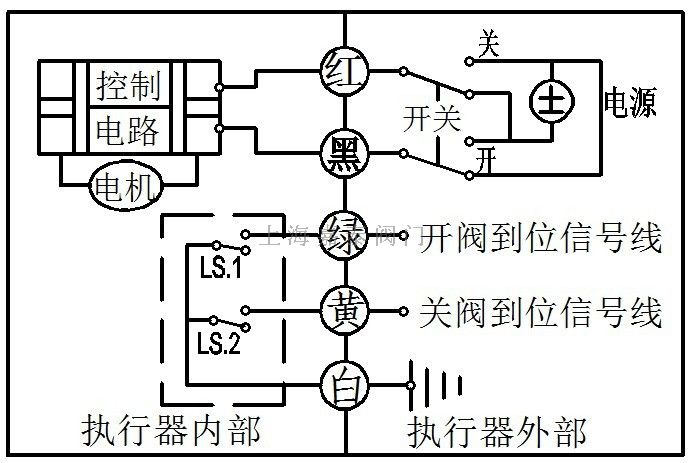

CR5-01（5線控制，帶反饋信號）

1、紅線接通正極，黑線接通負極，閥門全關并保持。



2、黑線接通正極，紅線接通負極，閥門全開并保持。



3、綠線和白線接閥門全開信號線。



4、黃線和白線接閥門全關信號線。



² 電壓選配：DC5V/DC12V/DC24V



² 不得超過電壓工作



l 反饋帶載能力：1、最大電壓DC36V，AC220V;2、最大電流為0.4A.

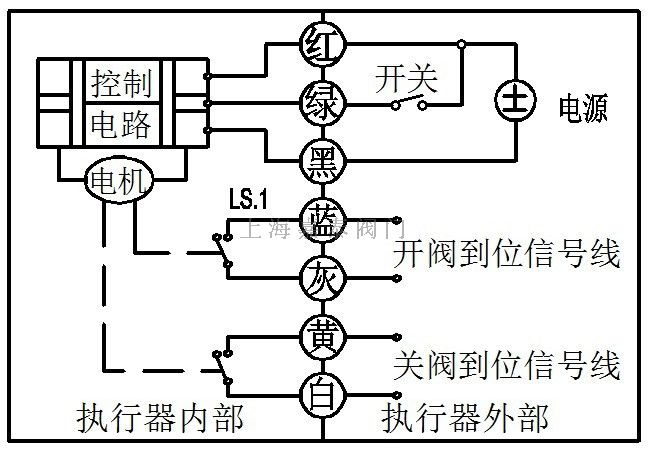

CR7-03（7線控制）





1、紅線、綠線接正極，與黑線接負極。



2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。



3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電



4、藍線和灰線接閥門全開信號線。



5、黃線和白線接閥門全關信號線。



² 電壓選配：電壓選配：DC12V，DC24V。



² 不得超過電壓工作
