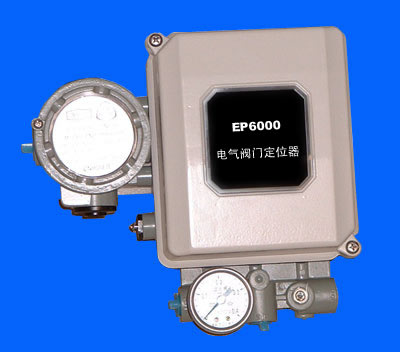

EP7000定位器
.jpg)
| 概 述 EP-7000/EP6000系列電氣動閥門定位器是引進國外最新技術。由我廠研制成功的新產品。其技術性能均達到國外同類產品水平。它與氣動調節閥、氣動球閥、氣動蝶閥等配套使用，將電動調節器的直流電流信號轉換成氣壓力，控制閥門動作，同時根據閥門的位移或轉角進行反饋，從而構成閉環控制回路，用以提高閥門的控制精度?？朔媪虾c閥桿的摩擦力?？朔橘|壓差對閥門不平衡力，提高閥門動作速度?？蓪崿F分程控制（段幅信號），可改變閥的作用方式，可控制非標準操作壓力各類型氣動執行機構。 |
|
特 點 1、適用范圍廣：本定位器的放大器既適用于單作用型執行器，也適用于雙作用執行器。 2、氣動功率大，動作速度快，力平衡采用多回路，不易振蕩，動作性能穩定。 3、本定位器具有正反作用的作用方式，可簡單方便地調換安裝校正。 4、一般定位器的恒節流孔經常會阻塞不通，導致定位器不正常工作的現象很多，而本定位器設計制造的恒節流孔機構，通針可以動作，方便疏解通孔，保持工作氣路暢通無阻。 5、具有良好的復合防爆功能：由于線圈部件與接線盒采用可靠的防爆結構，各機構設計成組件化，所以該產品具有良好的復合防爆功能，它同時具備本質安全型“i”(ExdⅡCT6)，隔爆型“d”(ExdⅡBT6)。 6、本定位器的外殼防護等級為IP65。 7、結構緊湊，精密可靠。本產品零部件精密壓鑄，外型及內部結構工藝精致。各機構經優化組合設計，整體結構緊湊，采用不銹鋼緊固件和先進的噴涂工藝處理、生產制造標志永久性等，具備了良好的防腐性能。 8、調校簡單，安裝方便：本定位器不需打開外殼亦可實現調整零點，行程范圍調節方便，范圍寬度大。定位器表殼（罩蓋）用兩只不銹鋼螺釘緊固，安裝打開可靠方便，表殼（罩蓋）螺釘無散亂脫落和咬死現象。在定位器底面設有安裝用的螺孔和根據要求附配過渡聯接的安裝板，從而可以適用于各種氣動執行機構的方便地安裝。 |
|
|
輸入信號： |
4-20mA.DC（標準型、常規產品） | |||
| 4-12mA.DC、12-20mA.DC） | ||||
| 0-10mA.DC(變型產品) | ||||
| (0-5mA.DC、5-10mA.DC) | ||||
| 輸出壓力： | 0.02-0.7MPa | |||
| 耗 氣 量： |
5NL/min單作用（供氣0.14MPa） | |||
| 15NL/min雙作用(供氣0.4MPa) | ||||
| 輸出特性： | 線性，等百分比，非線性 | |||
| 氣源壓力： | 0.14-0.7MPa | |||
| 額定行程： | 0-（10-100）mm。 | |||
| 基本誤差： | ±1%（單作用）；±1.5%（雙作用） | |||
| 回 差： | 1%（單作用）；1.5%(雙作用) | |||
| 死 區： | 0.2%( 單作用)；0.4%(雙作用) | |||
| 環境溫度： | -35℃～ +60℃ | |||
| 相對濕度： | ≤90% | |||
| 防爆型式： | 隔爆型d(ExdⅡBT6)；本質安全型(ExiaⅡCT6) | |||
| 輸入阻抗： | 4～20mA.DC/250Ω±5%(20℃時) | |||
| 氣源接口： | Rc1/4（標準型） | |||
| 電源接口： | G1/2（標準型） | |||
| 外殼材料： | 鋁合金，噴塑工藝處理 | |||
| 外型尺寸： | 192(長)×218(寬)×75(高)mm | |||
| 重 量： | 1.7Kｇ | |||
