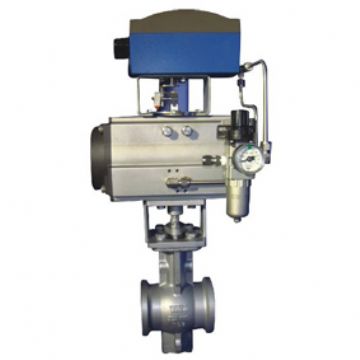

氣動凸輪撓曲閥，由ATX-B系列雙活塞驅動齒輪齒條式角行程氣動執行機構及偏心旋轉閥閥體組件兩大部分構成。閥芯后部設有一個導流翼，有利于流體穩定流動，具有優良的穩定性。其次，還有流量大可調范圍廣的優點。

閥體部分

型 號： 偏心旋轉閥，

公稱通徑： DN25、40、50、80、100、150、200、250、300

公稱壓力： GB PN1.6、4.0、6.3 Mpa；

ANSI150、300、 600

連接型式： ANSI CLASS150、300符合ANSI B16.5 RF

閥體材質： WCB,WC6,WC9,LCC,A105,304,316,CF8,CF8M

閥內件

閥芯型式： 偏心旋轉閥（帶導流翼）

流量特性： 近似等百分比，請參見圖3

閥內件材質：標準材質組合及適用溫度范圍請參照表4

額定行程： 全開60°

執行機構

型號名稱：AT-B系列角行程氣動活塞執行機構

材 質：壓鑄鋁合金

作用形式：DA雙作用系列；

SR單作用系列（彈簧復位）氣開式和氣關式

結構形式：雙活塞齒輪齒條結構（雙作用）或雙活塞彈簧復位齒輪齒條結構，具 體結構請參見圖3及圖4

氣源壓力：雙作用0.1～1.0Mpa，

單作用0.2～1.0Mpa

溫度范圍：-20℃～+150℃

轉角可調：90°±4°

信號接口：1/8″G、NAMUR1/4″G、NAMUR1/2″G

動力介質：潔凈、干燥、無腐蝕性空氣或其它氣體

外部保護：端蓋及彈簧外表面涂覆高強度環氧樹脂，缸體外表面噴砂后陽極氧化處理。

標準組配：請參閱表5

選配附件

　   定位器、過濾減壓閥、電磁閥、限位開關、閥位變送器、手輪機構、 快速排氣閥、速度控制閥、氣動保位閥等
