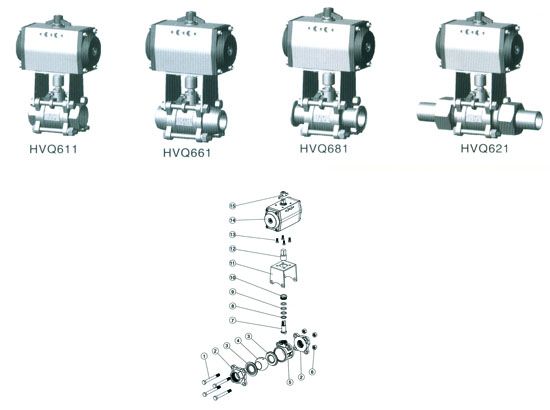

氣動三塊式內螺紋、焊接、卡箍、接管焊接球閥（閥座F、N、P）壓力PN16-64

技術規范

設計依據	GB標準	ANSI標準
設計標準	GB/12237	ANSIB16.34
試驗和檢驗	JB/T9002	API598

※注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
主要零件材質表

序號	零件名稱	材質
1	螺栓	不銹鋼 304
2	接頭	不銹鋼 CF8、CF8M
3	閥座	PTFE
4	球體	不銹鋼 304、316
5	閥體	不銹鋼 CF8、CF8M
6	螺母	不銹鋼 304
7	閥桿	不銹鋼 304、316
8	墊片	PTFE
9	填料	PTFE
10	壓蓋	不銹鋼 304、316
11	連接支架	不銹鋼 CF8
12	連接套	不銹鋼 304
13	螺栓	不銹鋼 304
14	氣動執行器
15	位置指示器

※系列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。

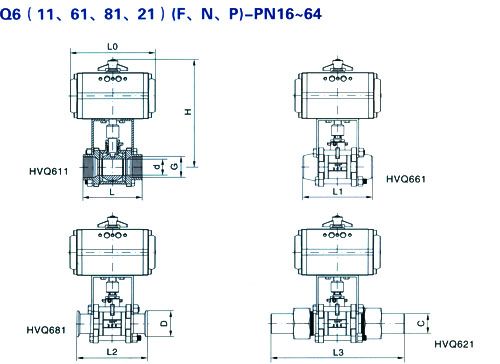

主要外形及連接尺寸AQ6(11、61、81、21)(F、N、P)-16-64

通徑		外形連接尺寸										執行器型號
DN	in	d	1	G	11	12	D	13	C	10	H
15	1/2	15	73	1/2″	81	85	34	175	22	140/178	62/75	GTD52/GTE65
20	3/4	20	85	3/4″	92	100	50.5	190	28	140/178	62/75	GTD52/GTE65
25	1	25	91	1″	103	115	50.5	200	33	140/214	62/91	GTD52/GTE80
32	11/4	32	112	11/4″	123	130	50.5	230	40	164/214	75/91	GTD65/GTE80
40	11/2	40	120	11/2″	136	150	50.5			164/246	75/101	GTD65/GTE90
50	2	50	147	2″	155	180	64			190/295	91/112	GTD80/GTE100
65	21/2	65	168	21/2″	190	230	77.5			210/340	101/127	GTD90/GTE115
80	3	80	204	3″	220	260	91			247/398	112,139	GTD100/GTE125
