氣動執行器
 缸體采用UNI6060壓鑄鋁合金標準陽極硬化拋光處理 極好的耐磨性 抗腐蝕 高技術的鍍孔工藝使氣缸具有低磨損高壽命 可選鍍鎳或涂高強環氧樹脂漆 同心套疊彈簧設置 標準磷化處理 可適應不同的氣壓和扭矩設置 長安全螺栓，保證維修時安全拆裝 DA/SR系列外形尺寸相同 對稱的橫齒設計 輸出扭矩恒定 設計緊湊 受力平衡 緊固設計確保長壽命 螺絲 標準不銹鋼螺絲防斷裂系統  主要技術參數 |

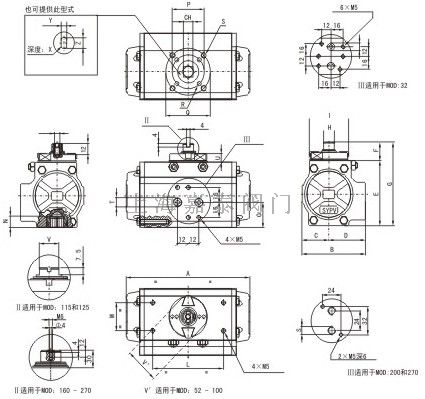

外部聯接 符合Namur Norm標準的附件聯接方式 符合Namur Norm標準的電磁閥接口 符合ISO5210-DIN3337標準底部閥門聯接方式 一般技術規格 最大額定壓力8Bar 標準工作溫度范圍-20℃～+85℃ 高溫:-20℃～+150℃，低溫:-40℃～+85℃ 90°±5°的行程 100%的出廠測試 鋼 齒 輪 標準產品為表面鍍鎳防腐 防腐采用不銹鋼 防斷裂設計 POM活塞導向環 接觸面積大 應用自潤滑材料無需加油 長壽命 密 封 標準型：NBR 高溫型：VITON 低溫型：HNBR 缸蓋 外涂高強度環氧樹脂漆 可選鍍鎳防腐涂層 活塞 根據需求可鍍鎳 安裝多樣化  執行機構俯視圖 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

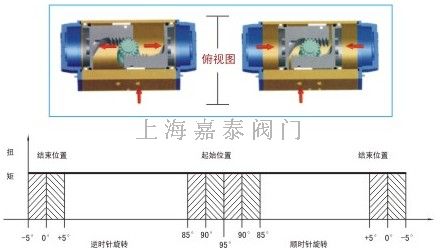

DA系列雙作用執行器 上圖的示意圖表明，雙作用執行機構的扭矩值在整個行程過程中始終保持恒定。用戶可根據其具體要求，參考以下內容選定合適的執行機構型號： 1、明確所操作閥門的最大扭矩值。 2、扭矩值加大25%-50%的設定安全系數。(具體視閥門類型及加工工藝) 3、根據提供的扭矩值，參閱扭矩表及相應的氣壓值，得到的扭矩值應等于或超出所提供的扭矩值。 4、扭矩值確定下來后，查找相應的型號即可。 DA系列雙作用氣動執行機構輸出扭矩

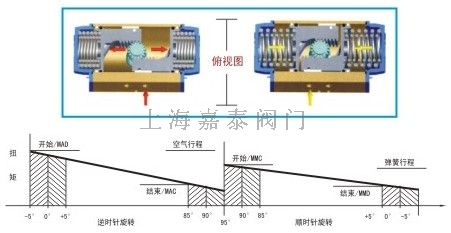

 上圖的示意圖表明,彈簧復位式執行機構的扭矩不是恒定不變的而逐漸降低的。主要原因在于彈簧在空氣行程階段因活塞運動而被壓縮,同時積累在運動轉換過程中以不斷遞減的方式獲得的能量。 空氣行程 開始/MAD:彈簧釋放狀態下的執行機構扭矩 結束/MAC:彈簧壓縮狀態下的執行機構扭矩 彈簧行程 開始/MMC:彈簧壓縮時扭矩 結束/MMD:彈簧釋放時扭矩 用戶可根據其具體要求,參考以下內容選定合 適的執行機構型號： 1、明確所操作閥門的最大扭矩值。 2、扭矩值加大25%-50%的設定安全系數。(具體視閥門類型及加工工藝) 3、根據提供的扭矩值,參閱扭矩表及相應的氣壓值,結合MMD和MAC間的最小值,得到的扭矩值應等于或超出所提供的扭矩 值。 4、扭矩值確定下來后,查找相應的型號即可。  SR系列彈簧復位式執行機構輸出扭矩 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
